用途：適用于重載支撐。具有自動調位作用，允許最大傾角7度，保證支撐桿垂直，消除支撐桿的彎曲力。
用法：見底腳連接板裝配示意圖。
|

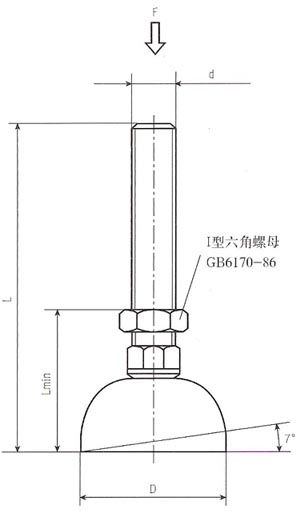

序號 |
型號 |
D |
d |
L |
Lmin |
F |
|
1 |
DJG40-M12 |
Φ40 |
M12 |
90 |
40 |
10000N |
|
2 |
DJG40-M16 |
Φ40 |
M16 |
120 |
40 |
20000N |
|
3 |
DJG60-M12 |
Φ60 |
M12 |
90 |
40 |
10000N |
|
4 |
DJG60-M16 |
Φ60 |
M16 |
120 |
40 |
20000N |
|
5 |
DJG80-M12 |
Φ80 |
M12 |
90 |
40 |
10000N |
|
6 |
DJG80-M16 |
Φ80 |
M16 |
120 |
40 |
20000N |
