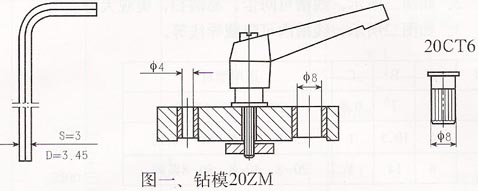

用途：在20-4系列、40-4系列型材上鉆孔時用?？摄@20CT6的安裝孔Φ8及內六方扳手孔Φ4。

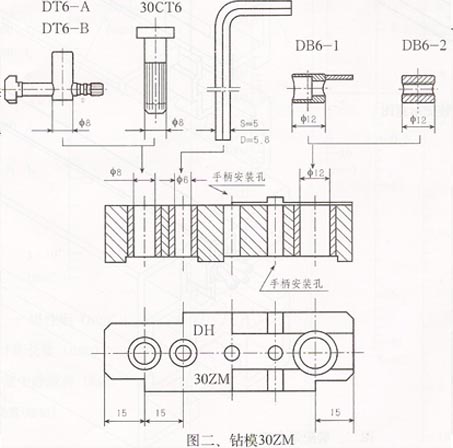

鉆模30ZM
用途：鉆模30ZM用于鉆DT6-A、DT6-B、DB6-1、DB6-2、30CT6的安裝孔Φ8、Φ12及內六方扳手孔Φ6。
使用說明：
1、可調位緊定手柄按圖五所示的孔和方向安裝，可鉆圖二所示的Φ6、Φ8和Φ12孔；
2、可調位緊定手柄按圖六所示的孔和方向安裝，可在30-6系列、60-6系列型材兩槽中間鉆Φ12孔。

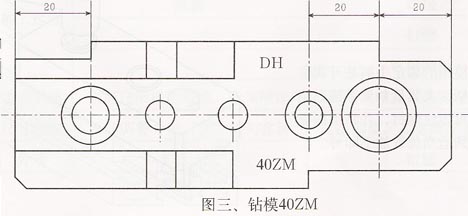

鉆模40ZM

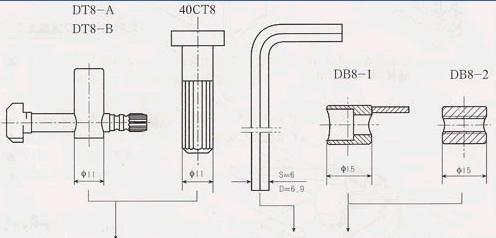

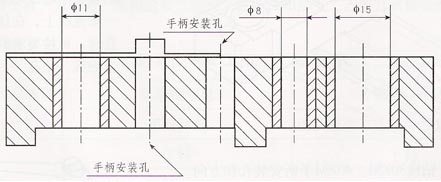

用途：鉆模40ZM用于鉆DT8-A、DT8-B、DB8-1、DB8-2、40CT8的安裝孔Φ11、Φ15及內六方扳手孔Φ8。
使用說明：
1、可調位緊定手柄按圖五所示的孔和方向安裝，可鉆圖二所示的Φ8、Φ11和Φ15孔；
2、可調位緊定手柄按圖六所示的孔和方向安裝，可在40-8系列、80-8系列型材兩槽中間鉆Φ15孔。
鉆模20ZM、30ZM、40ZM的各孔中心線與側面的平面在一條直線上。在任意位置上鉆孔時，可按要求的尺寸在型材上劃線、鉆孔。
用的是緊定手柄是可調位
緊定手柄，夾緊后如果手柄影
響鉆孔，可壓住螺釘，并將手
柄提起，轉到適當位置放下即可。
