門合葉

 2019-06-14
用途：用于門窗的安裝，轉角180度，裝卸方便。

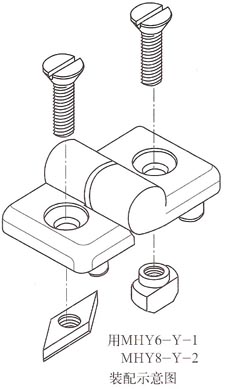

用法：用沉頭螺釘、螺母（方螺母、T形螺母、菱形螺母均可），將門合葉與型材連接起起來。用DH1530、DH2040做門扇時（圖五），需按圖三尺寸在型材上鉆定位孔及螺紋管。

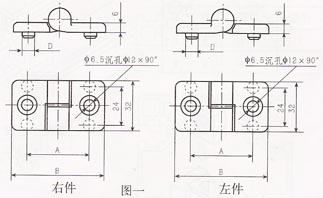

 序號

 型號

 A

 B

 D

 適用型材

 1

 MHY6-Z

 30

 50

Φ6

 DH1530
 DH3030

 2

 MHY6-Y

 30

 50

 Φ6

 3

 MHY8-Z

 40

 60

 Φ8

 DH2040   DH4040L
DH4040

 4

 MHY8-Y

 40

 60

 Φ8






序號  型號  B  D  H
 1  DH1530  30  Φ6.1  3
 2  DH2040  40  Φ8.1  4.5

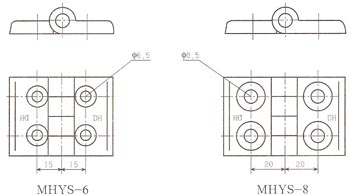

 序號  圖號  實用型材
 1  MHYS-6  DH1530   30-6系列    60-6系列
 2  MHYS-8  DH2040   40-8系列    80-8系列
