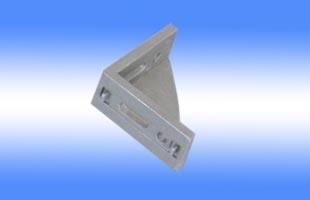

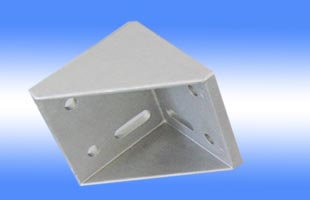

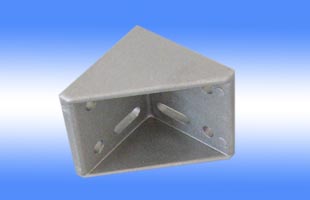

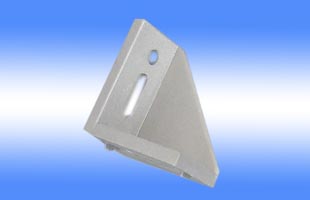

80ZL鑄直角
用途：用于中、高強度連接。

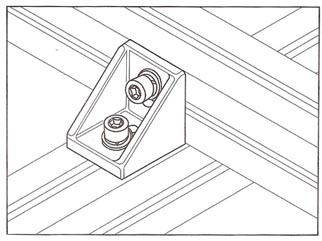

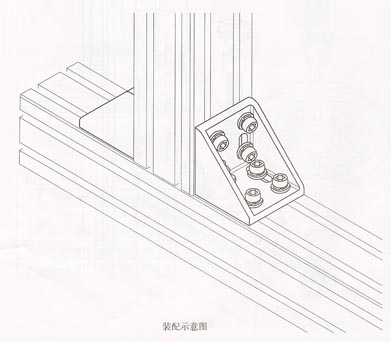

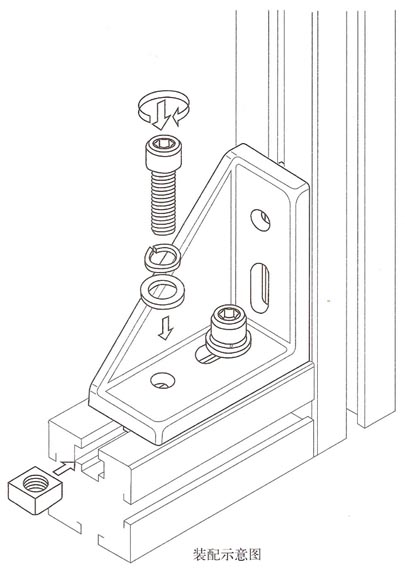

用法：將方螺母或T形螺母、菱形螺母放 入型材槽內，用內六角圓柱頭螺釘連接。也可用于T形螺栓連接。當30ZL、40ZL、60ZL、80ZL用于交錯垂直連接時，鑄直角連接座的定位塊有一面不在型材槽內，可按圖二方法除掉定位塊。
| 序號 | 型號 | A | B | C | D | E |
| 1 | 20ZL | 30 | 30 | 20 | 4.5 | 4.5 |
| 2 | 30ZL | 35 | 35 | 28 | 6.5 | 5 |
| 3 | 40ZL | 40 | 40 | 35 | 8.5 | 6 |
|
序號 |
型號 |
A |
B |
C |
D |
E |
|
1 |
30ZLT |
60 |
60 |
28 |
6.5 |
6 |
|
2 |
40ZLT |
75 |
75 |
35 |
8.5 |
8 |
|
序號 |
型號 |
A |
B |
C |
D |
E |
|
1 |
60ZL |
58 |
6.5 |
7 |
||
|
2 |
80ZL |
78 |
8.5 |
9 |
||
